閥門電動裝置DZW60-24T說明書及接線圖介紹

[ 2024-08-02 ]

閥門電動裝置DZW60-24T說明書及接線圖介紹電源：常規，三相380V（50Hz）；特殊，三相660V、415V（50Hz 、60Hz）；單相220V、110V（50Hz 、60Hz）
環境溫度：-20~+60℃ （特殊訂貨-40~+80℃）。
相對濕度：≤95%（25℃時）。
防護類型：戶外型用于無易燃、易爆和無腐蝕性介質的場所。隔爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1~T4組的爆炸性氣體混合物。（詳見GB3836.1）
防護等級：IP55 （特殊訂貨IP65、IP67）。
工作制：短時10分鐘（特殊訂貨30分鐘）。

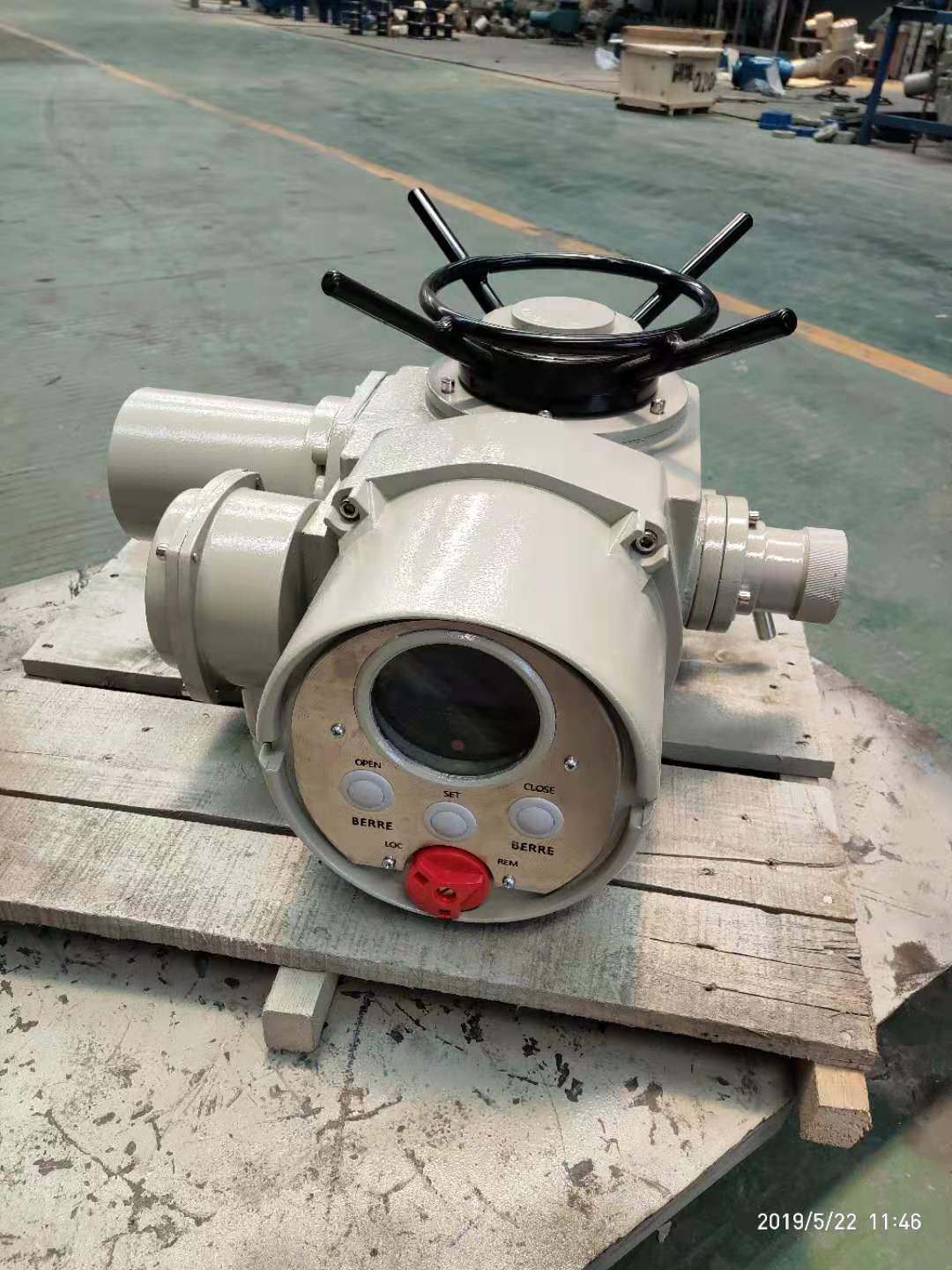

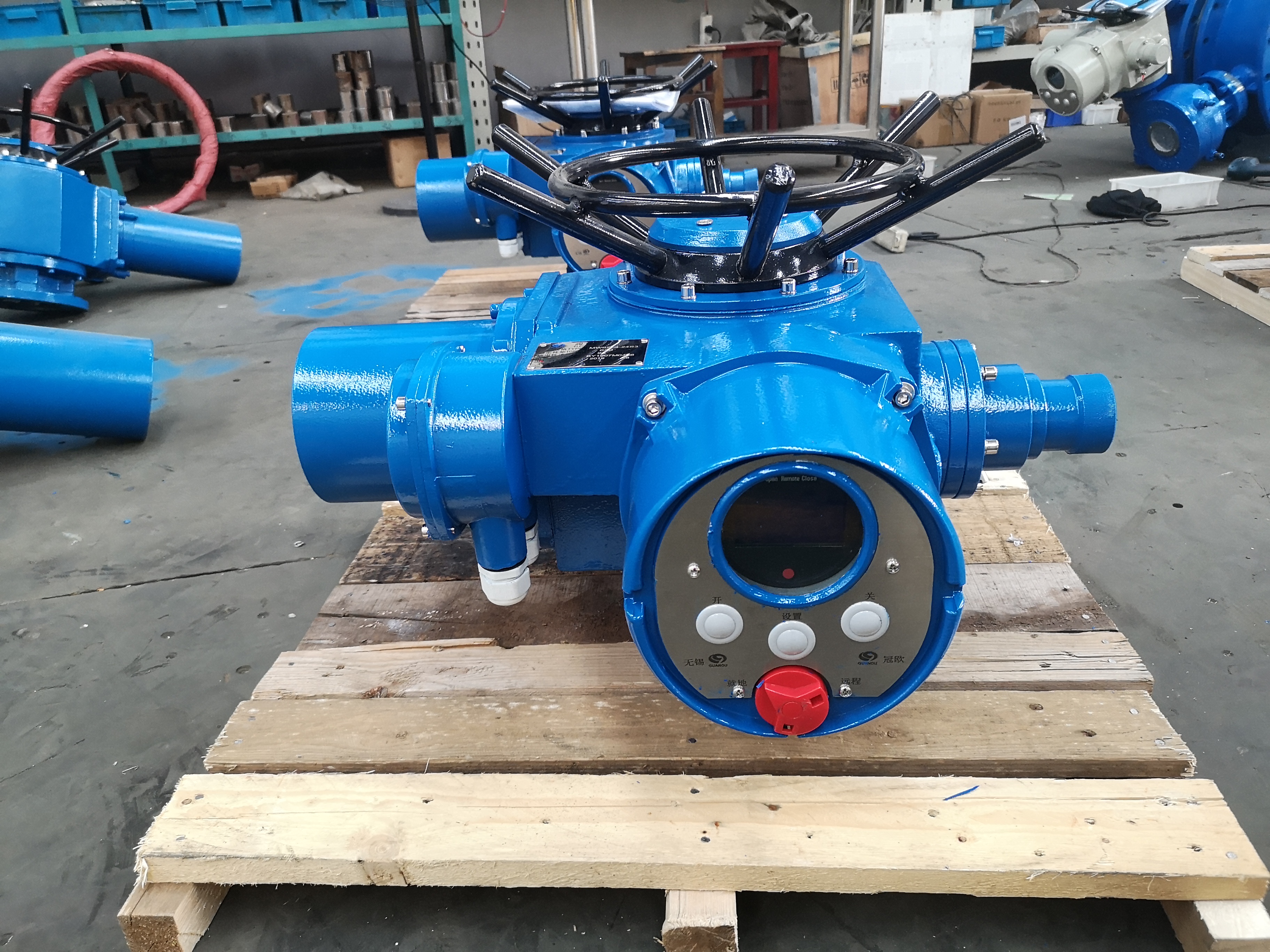

執行器

型號示例:

Z30I-18W:多回轉電動裝置，輸出轉矩300N.m(30kgf.m)，電站型接口，輸出轉速18r/min，大轉圈數60，常規戶外型。

Z45T-24B:多回轉電動裝置，輸出轉矩450N.m(45kgf.m)，推力型接口，輸出轉速24r/min，大轉圈數120，隔爆型。

工作環境：

環境溫度：-20~+60℃（特殊訂貨-40~+80℃）。

相對濕度：≤95%（25℃時）。

防護類型：戶外型詳見GB3836.1）

防護等級：IP55（特殊訂貨IP65、IP67）。工作制：短時10分鐘（特殊訂貨30分鐘）。
電動執行器電動裝置由電動機、減速機構、力矩控制機構、行程控制機構、開度指示機構、手—電動切換機構、手輪及電氣部分組成。其傳動原理如圖所示。

注意：隔爆型電氣部分增加了隔爆面結構，并采用隔爆型接線盒和YBDF隔爆型閥門用電動機。安裝、調試和維護時，不可損傷隔爆面；不得在爆炸環境下拆去與電氣有關的箱蓋帶電操作，打開電氣箱蓋前必須先切斷電源；重裝時蓋嚴緊固以保證隔爆性能！

型號規格	公稱轉矩（N·m）	公稱推力（KN）	zui大閥桿直徑	zui大轉圈數（圈）	手動 速比	輸出轉速（r/min）	電機功率（KW）	參考重量（Kg）
Z5	50	20	28	60	1:1	12	0.12	28
Z10	100	40	28	60	1:1	24/36	0.25/0.37	45
Z15	150	40	28	60	1:1	24/36	0.37/0.55	50
Z20	200	100	40	60	1:1	18/24	0.37/0.55	55
Z30	300	100	40	60	1:1	18/24	0.55/0.75	58
Z45	450	150	48	120	1:1 (20:1)	24/36	1.1/1.5	110
Z60	600	150	48	120	1:1 (20:1)	24/36	1.5/2.2	120
Z90	900	200	60	120	1:1 (25:1)	24/36	2.2/3	139
Z120	1200	200	60	120	1:1 (25:1)	24/36	3/4	142
Z180	1800	325	70	150	22.5:1	18/24	4/5.5	250
Z250	2500	325	70	150	22.5:1	18/24	5.5/7.5	255
Z350	3500	700	80	150	20:1	18/24	7.5/10	330
Z500	5000	700	80	150	20:1	18/24	10/15	350
