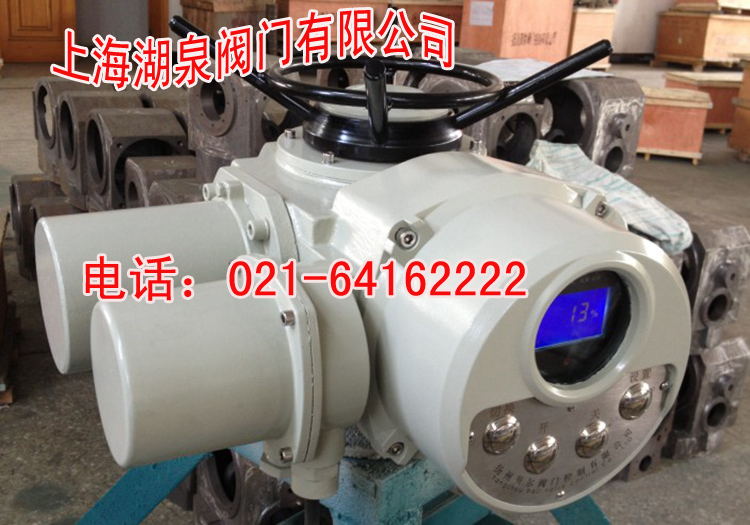

上海湖泉電動執行器調試設置說明

1、正確接通380V AC電源；

2、通過遠程/就地設置按鈕選擇“LocPar”(本地參數) 設置畫面，按下“ENTER”鍵訪問主菜單；

3、按下“↓”鍵選擇“commissioning”（調試）菜單，按下“ENTER”鍵來確認選擇。將顯示“0000”，第一個0為閃爍狀態；

4、按下“↓”鍵一次，第一個0變?yōu)?/span>9并閃爍；按下“ENTER”鍵確認，第二個0將閃爍，按下“ENTER”鍵確認，第三個0將閃爍；按下“↑”鍵四次，第三個0變?yōu)?/span>4并閃爍，按下“ENTER”鍵確認，最后一個0將閃爍；按下“↑”鍵四次，第三個0變?yōu)?/span>4并閃爍，按下“ENTER”鍵確認。至此已設定好密碼進入各項參數設定畫面。

5、顯示屏將顯示“close direction”（關方向），第二行顯示當前的設定值并閃爍，使用“↑”或者“↓”鍵來修改關方向（順時鐘clockwise或逆時鐘anti-clockwise），按下“ENTER”鍵保存改動，關方向的選擇已經完成。

6、按下“↓”鍵轉至關轉速（closing speed）的設定，根據執行器型號的不同，顯示屏將顯示不同的數值。按下“ENTER”鍵顯示屏第二行字符將閃爍，使用“↑”或者“↓”鍵來修改轉速并按下“ENTER”鍵保存修改值。使用“↓”鍵轉至開轉速（opening speed）的設定，按下“ENTER”鍵顯示屏第二行字符將閃爍，使用“↑”或者“↓”鍵來修改轉速并按下“ENTER”鍵保存修改值。注：重復上述步驟可設定開、關方向上的緊急轉速。

7、按下“↓”鍵N次直至出現“endpos.adjust”(末端位置調整)，按下“ENTER”鍵顯示屏將顯示首先要設定的末端位置。（如果末端位置已經設定過，顯示屏則顯示問題coml.new pos？（是否需要重新設定全部的末端位置））。使用“↑”或者“↓”鍵來選擇先設定開末端位置還是先設定關末端位置？按下“ENTER”鍵確認選擇。觀察閥門位置，并按下“↑”鍵（長按≮2秒）運行執行器直至閥門到達正確的開末端位置，按下“ENTER”鍵使執行器停止運行。（如有必要，可以通過短時間（小于2秒）按下“↑↓”鍵來對開末端位置進行精確設定。按下“ENTER”鍵來確認設定的開末端位置。如果顯示“deviation 0”(偏差0)，則電位器已校準，按下“ENTER”鍵確認，現在開末端位置已設定完畢。系統將轉至設定關末端位置，按下“↓”鍵（長按≮2秒）運行執行器直至閥門到達正確的關末端位置，一旦到達關末端位置，大約2秒后就可通過按下“ENTER”鍵來確認，顯示屏顯示“sign. Gear ratioadjustment ok!”，表明設定已成功。按下“ENTER”鍵，執行器將轉至“endpos.adjust”菜單。按下Local/Remote鍵，執行器將切換至遠控狀態，所有通過“ENTER”鍵確認過的修改均已保存。
