配水閘閥，礦用配水閘閥，礦用電動配水閘閥
[ 2025-03-11 ]

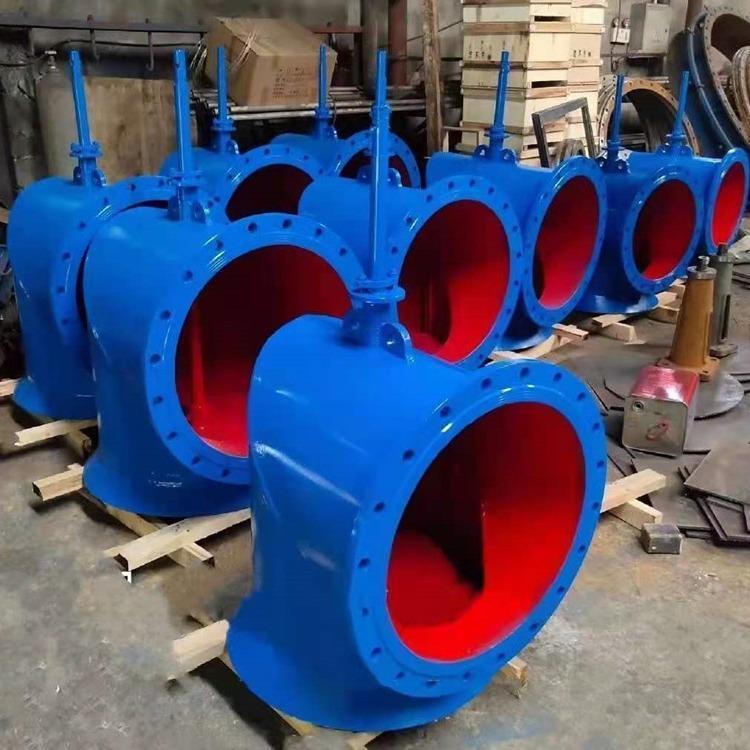

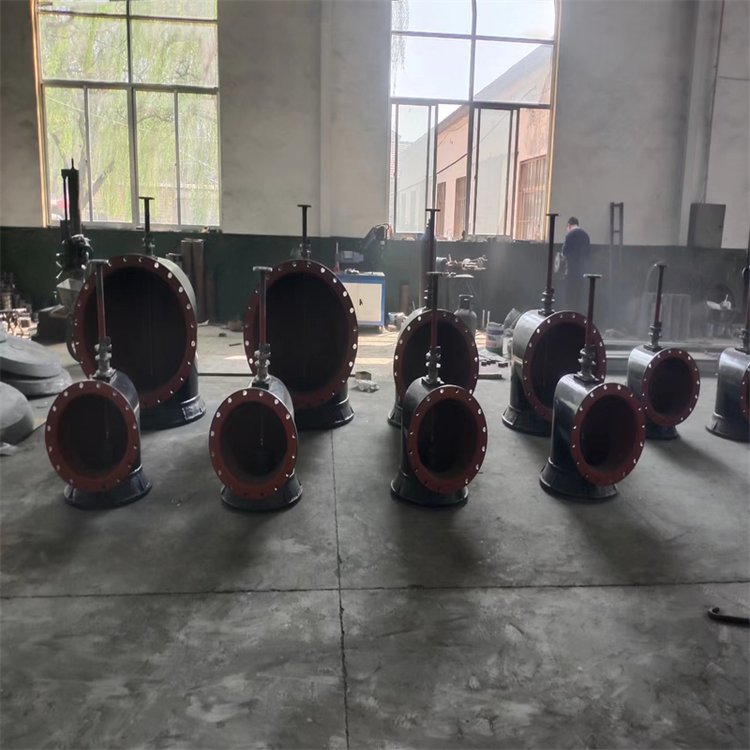

配水閘閥，礦用配水閘閥，礦用電動配水閘閥是水利工程和礦山行業中廣泛應用的關鍵設備，主要用于控制和調節介質的流動。配水閘閥是一種用于截斷、連接以及調節流體流量的閥門。礦用配水閘閥則是專門設計用于在礦山環境中使用的配水閘閥。礦用電動配水閘閥在原有礦用配水閘閥的基礎上進行了升級改進，加入了電動執行機構，提高了自動化程度和操作便捷性。

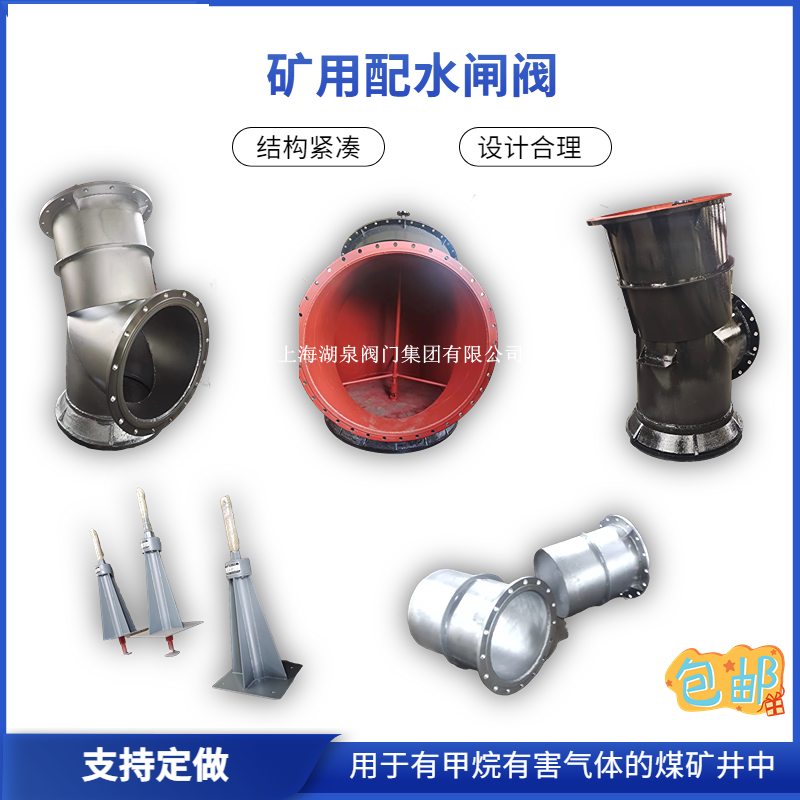

配水閘閥主要由閥體、閥座、閥桿、活塞、填料和密封等部件組成。它具有結構簡單、密封可靠、流阻小等特點，能夠滿足各種介質的流動控制要求。礦用配水閘閥在此基礎上，考慮到礦山環境的特殊要求，采用了更加堅固耐用的材料制造，在閥體和閥座上添加了鋼板和耐磨合金層，保證了閥門能夠在惡劣的工況下正常運行。

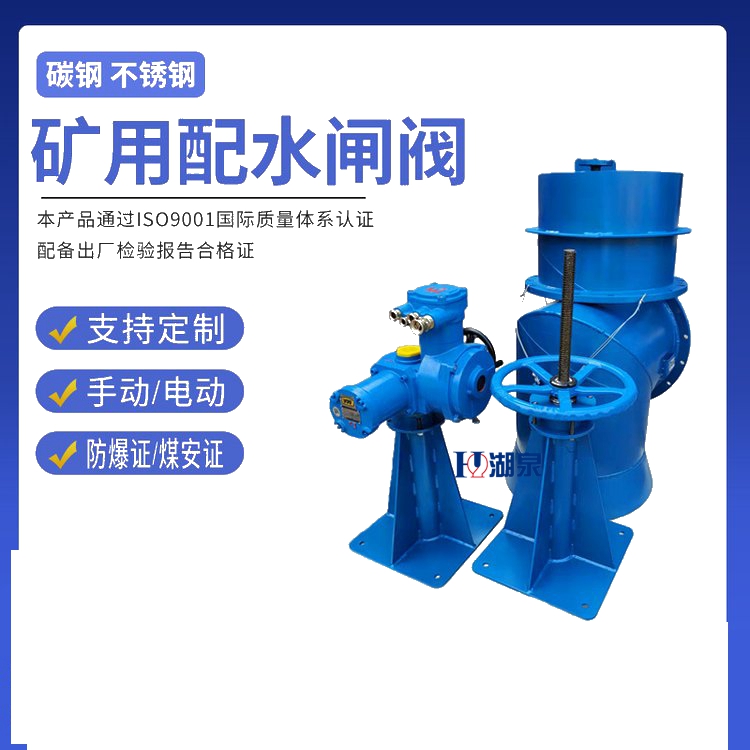

用電動配水閘閥是在礦用配水閘閥的基礎上引入了電動執行機構，實現了自動控制和遠程操作。它可以配合控制系統進行流量調節，實現精確控制和遠程監控，大大提高了操作的便捷性和控制精度。同時，礦用電動配水閘閥還具有自動化程度高、可靠性強、使用壽命長等優點，適用于礦山行業中的各種流體控制場景。
總之，配水閘閥、礦用配水閘閥和礦用電動配水閘閥在水利工程和礦山行業中扮演著重要角色。它們通過控制和調節介質的流動，保證了工程和礦山的正常運行。未來，隨著技術的不斷進步，配水閘閥的性能將繼續提升，為工程和礦山行業的發展做出更大的貢獻。
技術參數：
技術參數：
| 型 號 | PZI-400 | PZI-500 | PZI-600 | PZI-800 | PZI-1000 | |
| 公稱直徑（毫米） | 400 | 500 | 600 | 800 | 1000 | |
| 介 質 | 水 | |||||
| 介質溫度 | 常 溫 | |||||
| 操作行程（毫米） | 216 | 216 | 290 | 290 | 314 | |
| 壓力（公斤力/厘米2） | 工作壓力 | 1 | ||||
| 試驗壓力 | 2.5 | |||||
| 操縱方式 | 手動操作 | |||||
| 制造工藝 | 鑄造/焊接 | |||||
| 重量（公斤） | 帶法蘭短管 | 370 | 450 | 637 | 851 | 1431 |
| 不帶法蘭短管 | 289 | 345 | 494 | 656 | 1122 | |
| 備注 | PZ1-800、PZ1-1000、PZ1-1200為直角鋼板焊接鑄造組合形式 | |||||
外形連接尺寸
| 通徑/DN | Dg | D | D1 | D2 | D3 | D4 | d | φ | H1 | H2 | h1 | h2 | h3 | h4 | a1 | a2 | b1 | b2 | C | C1 | C2 | n×d | 2×d1 | n×d2 | u×d3 |
| PZI-400 | 400 | 540 | 495 | 535 | 85 | 120 | 35 | 500 | 750 | 988 | 250 | 462 | 723 | 1250 | 300 | 300 | 400 | 400 | 410 | 190 | 70 | 419 | 215 | 417 | 1623 |
| PZI-500 | 500 | 640 | 600 | 640 | 85 | 120 | 35 | 600 | 750 | 988 | 300 | 512 | 673 | 1250 | 300 | 300 | 400 | 400 | 470 | 230 | 70 | 419 | 215 | 417 | 1623 |
| PZI-600 | 600 | 760 | 705 | 755 | 100 | 136 | 42 | 600 | 750 | 1065 | 350 | 602 | 968 | 1250 | 300 | 300 | 400 | 400 | 520 | 360 | 80 | 419 | 219 | 617 | 2025 |
| PZI-800 | 800 | 960 | 920 | 975 | 100 | 135 | 42 | 600 | 750 | 1065 | 450 | 702 | 868 | 1250 | 300 | 300 | 400 | 400 | 625 | 360 | 80 | 419 | 219 | 617 | 2430 |
| PZI-1000 | 1000 | 1160 | 1120 | 1175 | 115 | 160 | 50 | 700 | 900 | 1265 | 550 | 842 | 1119 | 1500 | 400 | 400 | 500 | 500 | 720 | 450 | 100 | 419 | 219 | 622 | 2830 |
φ1200型技術參數
| 型號 | 操縱臺 | 閘閥 | 短管 |
操作 行程 |
質量(Kg) | |||||||||||||||
| B | B1 | D2 | d1 | D1 | H | H1 | B2 | B3 | B4 | B5 | d2 | D3 | H2 | H3 | D | L1 | 帶短管 | 無短管 | ||
| PZ2-1200 | 500 | 400 | 250 | 22 | 700 | 900 | 1296 | 780 | 652 | 40 | 120 | 23 | 1375 | 1080 | 1106 | 1200 | 650 | 396 | 1446 | 1221 |
