蝶閥D71X-10 DN65、D71X-10 DN100、D71X-10 DN150（對夾式橡膠軟密封）

[ 2024-11-08 ]

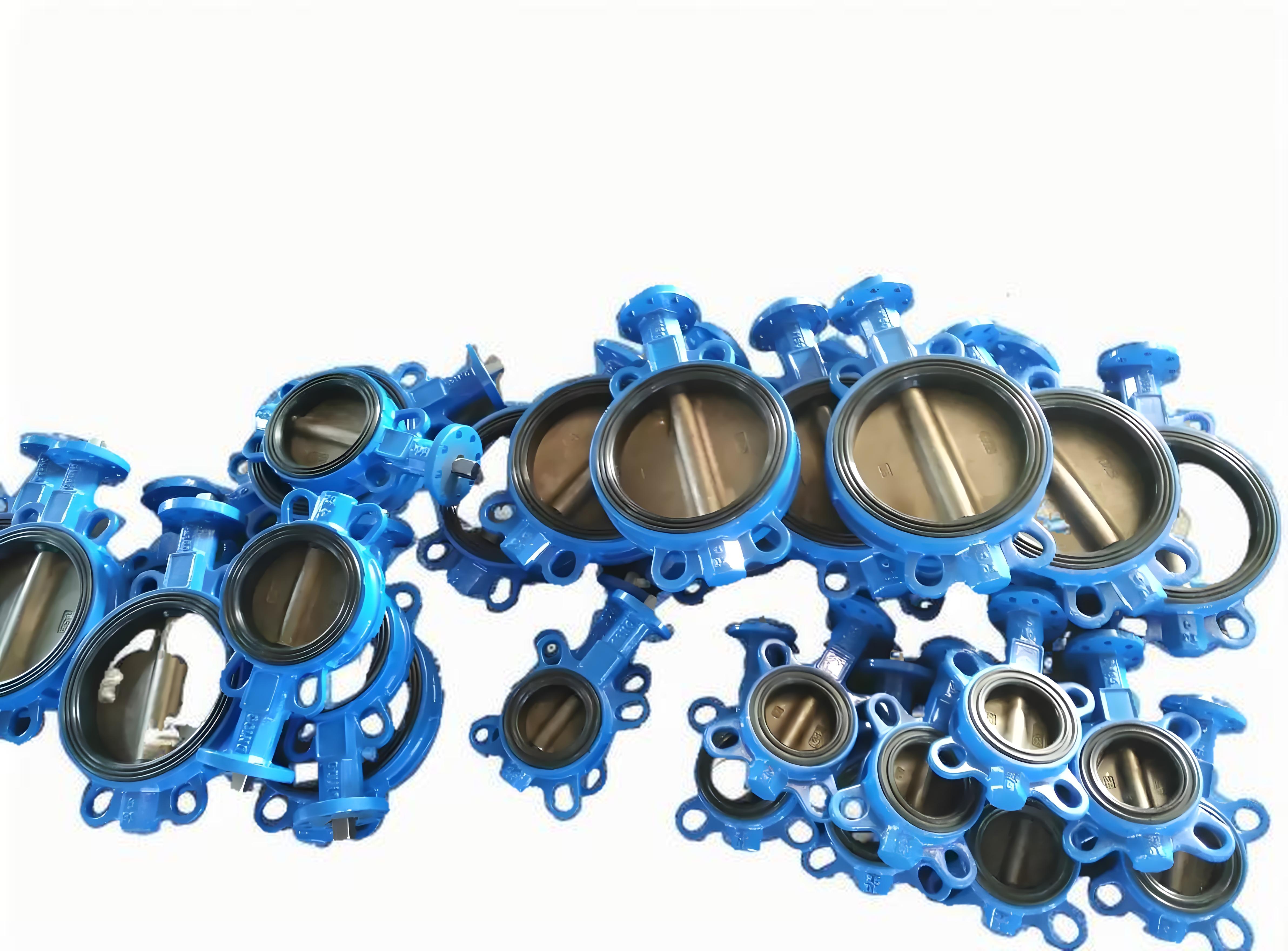

上海湖泉閥門集團有限公司D71X-10蝶閥‌是一種對夾式蝶閥，適用于各種工程系統中輸送弱酸堿介質的管道。其結構形式為垂直板式，具有中線結構，密封性能可靠，適用于煤氣、天然氣、冷熱空氣、化工冶煉和發電環保等工程系統‌。適用于水、蒸汽等介質，工作溫度范圍為≤120℃‌。蝶閥的材質包括鑄鐵、不銹鋼和耐油橡膠等，連接形式為對夾式，密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長‌。 ‌密封性能‌：采用中線結構，具有越關越緊的密封功能，密封性能可靠。 ‌材料選擇‌：橡膠密封圈可以位于閥體上或蝶板上，適用于不同特點的介質。 ‌強度和流阻‌：蝶板采用框架結構，強度高，過流面積大，流阻小。 ‌防腐防銹‌：整體烤漆，能有效防止銹蝕。 ‌雙向密封‌：安裝時只需更換密封閥座密封材料，即可適用于不同介質‌。該產品廣泛應用于市政供水、化工、環保等工程系統中，適用于輸送各種弱酸堿介質的管道‌。

手動中線對夾蝶閥D71X-10/16C主要技術參數

公稱通經DN（mm）	50～2000		50～1600
公稱藥理PN（MPa）	0.6	1.0	1.6
密封試驗（MPa）	0.66	1.1	1.76
強度試驗（MPa）	0.9	1.5	2.4
適用溫度	丁腈橡膠：-40℃～90℃氟橡膠：-20℃～200℃
適用介質	水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率	符合GB/T13927-92標準
驅動方式	蝸輪傳動、電動、氣動、液動

手動對夾蝶閥D71X-10/16C主要零部件材料

零件名稱	材料
閥體	WCB、QT450-10、HT200、HT250
蝶板	WCB、QT450-10、HT200、HT250
閥軸	2Cr13
密封圈	丁腈耐油橡膠
填料	柔性石墨

手動對夾蝶閥D71X-10/16C密封材料

材料品種	氯丁橡膠	丁腈橡膠	乙丙橡膠	聚四氟乙烯	硅橡膠	氟橡膠
代號	×或 0rJ	XA或orJA	XB或orJB	xC、JC或0rF	XD或orJD	× E或orJE
耐溫度	82℃	93℃	150℃	232℃	250℃	204℃
耐***溫度	-40℃	-40℃	-40℃	-268℃	-70℃	-23℃
適用工作溫度	≤65℃	≤80℃	≤120℃	≤200℃	≤200℃	≤180℃

手動對夾蝶閥D71X-10/16C執行標準

制造標準	GB/T 122387-89
法蘭標準	GB9113-2000、GB17241.6-1998
結構長度標準	GB12221-89
檢驗標準	GB/T 13927-92

手動中線對夾蝶閥D71X-10/16C主要外形連接尺寸:　　　　　　　　　　　　　　　　　　　　　　　　　　單位：mm

DN	L	H	HO	A	B	0.6MPa		1.0MPa		1.6MPa
DN	L	H	HO	A	B	DO	n-d	DO	n-d	DO	n-d
50	43	63	235	270	110	110	4-14	125	4-18	125	4-18
65	46	70	250	270	110	130	4-14	145	4-18	145	4-18
80	46	83	275	270	110	150	4-18	160	8-18	160	8-18
100	52	105	316	270	110	170	4-18	180	8-18	180	8-18
125	56	115	340	310	110	200	8-18	210	8-18	210	8-18
150	56	137	376	310	110	225	8-18	240	8-22	240	8-22
200	60	164	430	353	150	280	8-18	295	8-22	295	8-22
250	68	206	499	353	150	335	12-18	350	12-22	355	12-26
300	78	230	570	380	150	395	12-22	400	12-22	410	12-26
