一、Q941F-16C DN100 電動比例球閥產品介紹

Q941F電動浮動球閥采用軟密封結構，設計有工作密封和檢修密封，操作力矩小，密封比壓適中，密封可靠，動作靈敏，液動控制易于實現自動控制，使用壽命長，球閥的壓力溫度額定值不僅與殼體材料有關，而且更多地與閥座、填料及墊片等密封件材料有聯系。密封件可以是高分子材料、石棉或橡膠，密封件材料的選擇取決于閥門所輸送的介質成分、工作溫度、工作壓力和流速。廣泛使用于石油、化工、冶金、造紙、制藥、電鍍等行業。

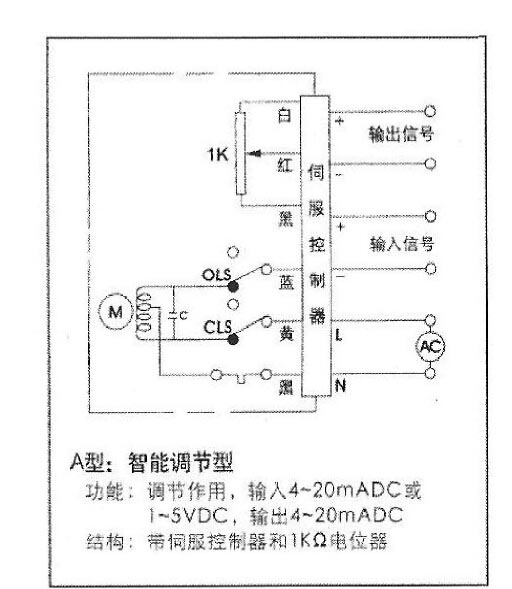

二、Q941F-16C DN100 電動比例球閥接線圖

三、Q941F-16C DN100 電動比例球閥執行機構調試方法

1、將電動執行機構正確安裝在閥體上，確認手動運行正常

2、參照《產品說明書》關于電動閥門整機調試的要求對電動執行機構的零位（4mA）位置對應閥門全關位）、滿位（20mA位置，對應閥門全開位）、電氣限位（關限位CLS、開限位OLS)、機械限位進行正確調試，并符合如圖要求。

注：①出廠調試執行機構零位、滿位之間形成為90°以保證執行機構按控制信號控制閥門實現全開或全關、在零位和滿位位置兩個電氣限位開關并不動作（兩個限位開關動作位置距零位或滿位1-1.5°）。如控制信號或伺服控制器失常限位開關即可切斷電源實現電氣保護、只有當電氣限位失靈時機械限位保護才投入工作。

②BR系列所有規格調節型的電位器均已考慮在配閥調試時限位開關位置可能的變動導致電位器工作區偏移的情況、一般禁止用戶調整電位器。

3、按伺服控制器面板上的標示（如圖）正確接入電源、此時綠色電源指示燈亮，以下可以進行伺服控制器的各項調試。

四、Q941F-16C DN100 電動比例球閥執行機構與閥門的安裝

1、手動轉動閥門，檢查無異常情況，并使閥門處于全閉位置

2、將支架固定在閥門上

3、將聯軸器的一端套在閥門芯軸上

4、用手柄驅動電動執行機構至全閉位置（指針正指SHUT處零開度刻度線處），將輸出軸插入聯軸器四方孔內

5、緊固支架與電動執行機構和閥體撿的連接螺栓

6、用手柄驅動執行機構，確認運行平穩、無偏心、無歪斜、檢查閥門在執行機構開度計指示范圍能否實現全閉或全開

注：用力不可過猛，否則會導致執行機構超程運行而造成損壞

產品訂貨須知：

一、①電動比例球閥產品名稱與型號②電動比例球閥口徑③是否帶附件以便我們的為您正確選型。

二、若已經由設計單位選定上海湖泉的電動比例球閥型號，請按電動比例球閥型號直接向我司銷售部訂購。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的湖泉閥門專家為您審核把關。
