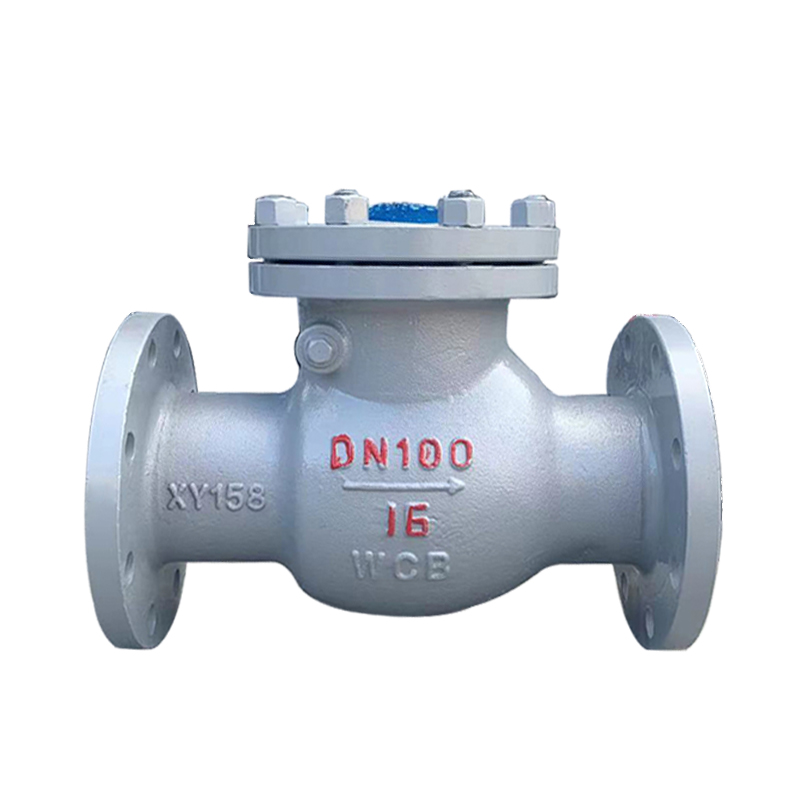

產品名稱：上海湖泉止回閥H44H-16C DN150廠家直銷[ 2024-08-30 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、上海湖泉止回閥H44H-16C DN150廠家直銷介紹

它的啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門叫止回閥。止回閥屬于自動閥類，主要用于介質單向流動的管睡上，只允許介質向一個方向流動，以防止發生事故。止回閥按結構劃分，可分為升降式止回閥、旋啟式止回閥和蝶式止回閥三種。升降式止回閥可分為立式和臥式兩種。旋啟式止回閥分為單瓣式、雙瓣式和多瓣式三種。蝶式止回閥為直通式、以上幾種止回閥在連接形式上可分為螺紋連接、法蘭連接和焊接三種。嚴格按GB12236標準設計制造，銷軸與閥瓣連接采用內裝式結構，性能優良，密封更可靠。產品廣泛應用于石油、化工、制藥、電力行業等各種工況的管路上。

二、上海湖泉止回閥H44H-16C DN150廠家直銷特點

它的功能是用來防止管路中的介質倒流。止回閥屬于自動閥類，啟閉件靠流動介質的力量自行開啟或關閉。止回閥只用于介質單向流動的管路上，阻止介質回流，以防發生事故。本公司生產的美標止回閥按照ANSI B16.34標準設計制造。品種有：旋啟式止回閥，升降式止回閥，升降立式止回閥；Class 150lB～900Lb；NPS 1"～28"工作溫度-40～570℃;閥體材料有：WCB，WC1，WC6，WC9，C5，CF3，CF8，CF3M，CF8M等。旋啟式止回閥適用介質：水，蒸氣，油品，硝酸，強氧化介質和尿素等。廣泛應用于電站，石油，化工，制藥，食品等行業。可與進口設備直接配套使用。對夾式止回閥適用于公稱壓力PN1.0MPa～42.0MPa、Class150～2500；公稱通徑DN12～1200mm、NPS1／2～48；工作溫度-196～540℃的各種管路上，用于防止介質倒流。通過選用不同的材質，可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。

三、上海湖泉止回閥H44H-16C DN150廠家直銷性能規范

試驗壓力	公稱壓力（ MPa ）
試驗壓力	1.6	2.5	4.0	6.4	10.0
殼體試驗	2.4	3.8	6.0	9.6	15.0
密封試驗	1.8	2.8	4.4	7.1	11.0
閥體材料	WCB(C)	CF8(P)	CF 8M (R)	WC6	WC9
工作溫度	≤ 425	≤ 200	≤ 200	≤ 550	≤ 550
適用介質	水、蒸汽、油品	硝酸類	醋酸類	水、蒸汽	水、蒸汽

型號	公稱壓力 PN （MPa）	公稱通徑 DN （mm）	尺寸	-	-	-	-	-	重量（Kg）
H44H/W	L	D	D1	D2	b	Z-d	D(國標/化工部標準)	H	Kg
H44H-16C H44W-16P H44W-16R	H44H-16C-DN40 L=200	145	110	88	20	4-18	150	4103	15.2
50	230	160	125	102	20	4-18	165	160	21.3
65	290	180	145	122	22	8-18	185	175	28.1
80	310	195	160	133	22	8-18	200	185	37.6
100	350	230	180	158	24	8-23	220	220	56.7
125	400	245	210	184	28	8-25	250	248	91
150	480	280	240	212	30	8-25	285	270	129
200	550	335	295	268	34	12-25	340	350	210
250	650	405	355	320	36	12-30	405	395	290
300	750	460	410	370	40	16-30	460	410	320
350	850	520	470	430	44	16-34	520	430	420
