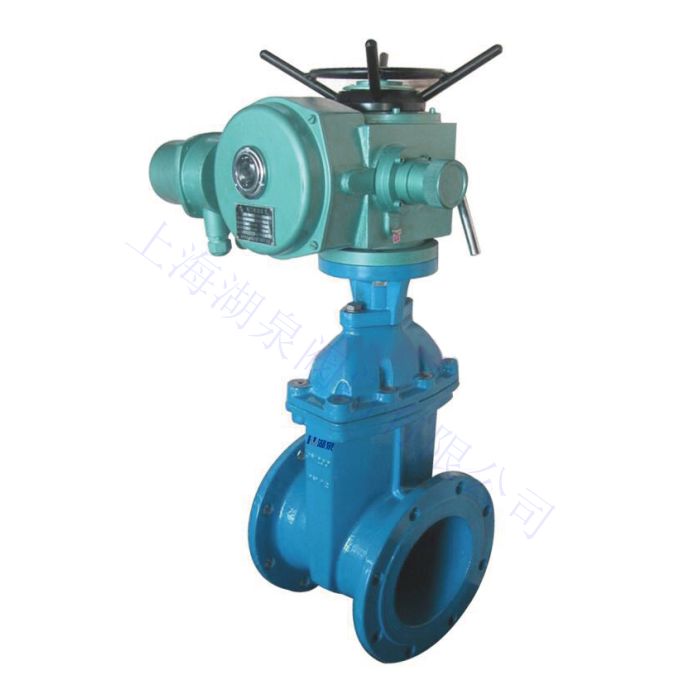

產品名稱：z945x電動軟密封閘閥[ 2020-05-08 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、z945x電動軟密封閘閥詳細介紹

我公司生產的Z945X電動彈性座封閘閥可根據用戶的要求配裝各種電動執行機構，實現遠距離控制及自動控制。它具有可靠、靈敏、安裝方便等優點。，所以廣泛應用于石油、化工、食品、醫藥、輕紡、電力船舶、冶金、自來水、污水等行業使用。

二、z945x電動軟密封閘閥特點

1、平底式閥座，以精確的尺寸確保密封的可靠性。
2、采用無毒環氧樹脂噴涂，防止腐蝕和生銹，不但可供飲用水系統，而且可用于污水系統。
3、電動軟密封閘閥體積小，重量輕，便于安裝和維修。
4、閥桿采用三道O型環密封，大大減少了開關時的磨擦阻力，開關輕巧不漏水。

三、z945x電動軟密封閘閥主要零件材料

名稱		材料
1	閥體	灰鑄鐵,球墨鑄鐵,鑄鋼
2	閘板	球墨鑄鐵外覆三元乙丙或丁腈橡膠
3	內六角螺栓	碳化處理
4	密封圈	丁腈橡膠
5	閥蓋	灰鑄鐵,球墨鑄鐵,鑄鋼
6	閥桿	不銹鋼
7	"O"形密封圈	丁腈橡膠
8	止推軸承	錫青銅
9	螺栓	不銹鋼
10	壓蓋	球墨鑄鐵,鑄鋼
11	防塵罩	丁腈橡膠

四、z945x電動軟密封閘閥主要技術參數

型號 DN	結構長度 L-mm	中心高 h-mm	手輪直徑 D-mm	公稱直徑 a-mm	法蘭直徑 d-mm	孔中心距 c-mm	孔數及孔徑 x-n		法蘭厚度（含水線） T-mm	凸臺高度 f-mm	凸臺外徑 g-mm	公稱壓力
型號 DN	結構長度 L-mm	中心高 h-mm	手輪直徑 D-mm	公稱直徑 a-mm	PN10/16	PN10/16	10kg	16kg	法蘭厚度（含水線） T-mm	凸臺高度 f-mm	凸臺外徑 g-mm	公稱壓力
50	178	241	138	50	158	125	4-Φ18		19	2	99	PN10/16
65	190	270	173	65	180	145	4-Φ18		19	2	118
80	203	292	173	80	196	160	4-Φ18	8-Φ18	19	3	132
100	229	333	200	100	215	180	8-Φ18		19	3	156
125	254	384	230	125	250	210	8-Φ18		19	3	184
150	267	420	230	150	280	240	8-Φ23		19	3	211
200	292	512	270	200	336	295	8-Φ23	12-Φ23	21	3	266
250	330	602	350	250	405	350/355	12-Φ23	12-Φ25	25	3	319
300	356	705	350	300	460	400/410	12-Φ23	12-Φ25	25	4	370
350	381	782	450	350	515	460/470	16-Φ23	16-Φ25	28	4	430
400	406	880	480	400	580	515/525	16-Φ25	16-Φ30	28	4	475
450	432	980	600	450	650	565/585	20-Φ25	20-Φ30	29	4	530
500	457	1055	600	500	670/715	620/650	20-Φ25	20-Φ34	29	4	580
600	508	1260	600	600	780/810	725/770	20-Φ30	20-Φ40	38	4	680
800	660	1650		800	1010	950	24-Φ34		44	7	905	PN10
