一、ZDLP-16C DN50 電動襯氟單座調節閥產品介紹

ZDLP型電子式電動單座、雙座調節閥是自動化控制系統中儀表的執行單元，以AC220V電源電壓作動力，接受來自DCS、PLC系統或調節儀表、操作器等輸入的（4-20mA、0-10mA或1-5VDC）電流信號或電壓信號，即可控制運轉，采用機電一體化結構，具有機內伺服操作和開度信號位置反饋、位置指示、手動操作等功能，功能強、性能可靠、連線簡單、調節精度高，以直行程輸出的推力改變閥門開度位移，達到對流體介質的工藝參數精確調節控制。

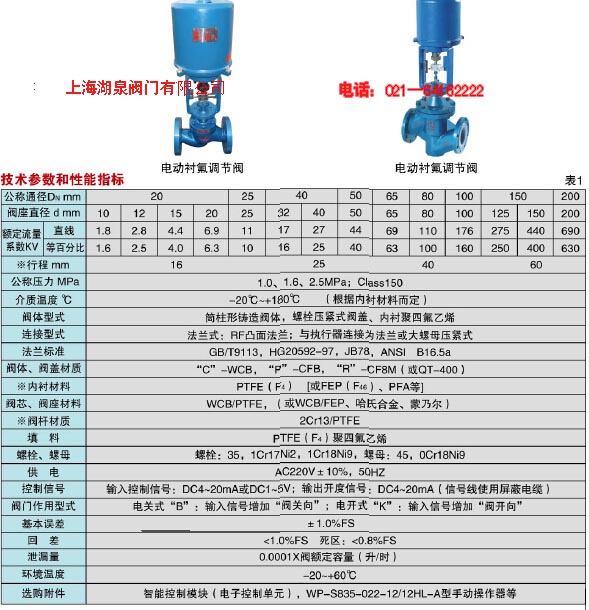

二、ZDLP-16C DN50 電動襯氟單座調節閥執行機構型號及參數

三、ZDLP-16C DN50 電動襯氟單座調節閥的應用

電動襯氟調節閥，是一種耐腐蝕性的電動調節閥，閥門殼體選用鑄鋼，不銹鋼，耐熱不銹鋼等金屬件，閥門內腔及外腔各部件表面（接觸流體介質部分）采用先進的鋼塑模壓工藝技術，，用聚四氟乙烯材料做襯里、包覆。各種鋼材氟塑料閥門具有強度高，啟閉靈活，密封性好，抗老化，耐各類酸、堿、鹽等強腐蝕性的特點。
調節閥配用電子式電動執行機構，輸出力大，操作簡單方便。（防爆場合使用，配套防爆型執行器）廣泛的應用于石油、化工企業工藝生產過程自動調節、控制中。

四、ZDLP-16C DN50 電動襯氟單座調節閥外形及尺寸

公稱通徑DN(mm)		20	25	32	40	50	65	80	100	125	150	200	250	300
法蘭距離(L)	PN16	185	200	205	222	250	276	298	350	410	451	600	670	735
	PN40	190	205	210	230	255	285	310	355	425	460	615	685	750
	PN64	200	210	220	251	286	311	337	394	440	475	630	700	765
標準閥蓋H1	PN16	673	698	720	723	740	850	866	884	1040	1065	1090	1256	1520
	PN40	673	698	720	723	740	850	866	919	1070	1085	1130	1336	1570
	PN64	680	710	738	743	765	875	890	928	1100	1145	1200	1376	1640
中溫型閥蓋H1	PN16	873	898	920	923	940	1100	1110	1134	1360	1385	1410	1606	1870
	PN40	883	908	930	933	950	1100	1110	1169	1390	1405	1450	1682	1920
	PN64	890	920	950	960	995	1120	1140	1178	1420	1465	1520	1726	1992
H2	PN16	53	58	68	73	80	90	98	108	123	140	168	203	230
	PN40	53	58	68	73	80	90	98	115	135	150	188	223	255
	PN64	63	68	75	83	88	100	105	125	148	170	203	235	265
B		460				530					630
法蘭標準		GB：1.6、2.5、4.0、6.4 MPa ANSI：150、300、600Lb JIS：10K、20K、30K
