產品名稱：dn125手機APP遠程控制電動蝶閥D971-16[ 2024-05-27 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、dn125手機APP遠程控制電動蝶閥D971-16產品介紹

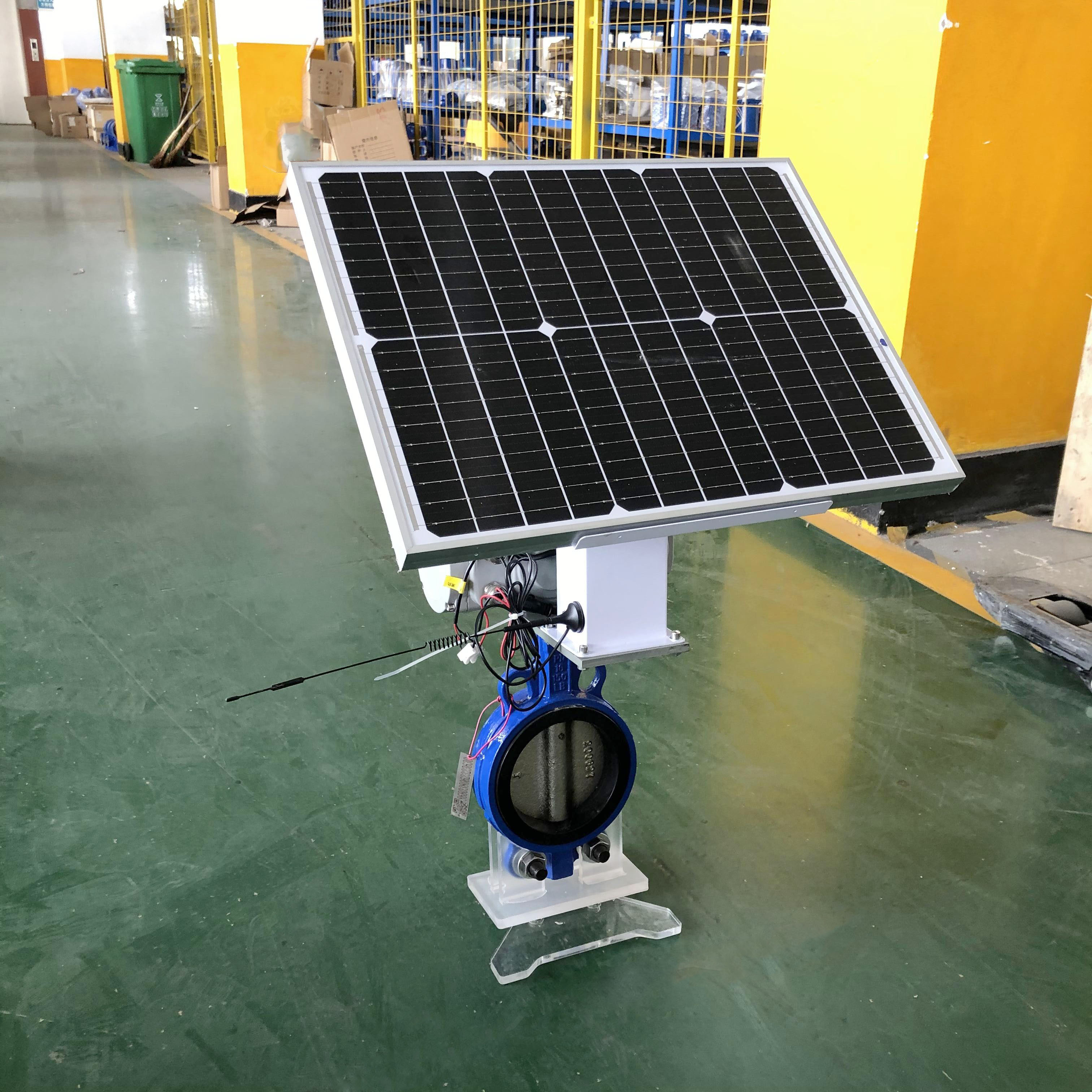

由無線控制模塊、智能型電動執行器、閥體組成的一體式控制閥，該產品廣泛應用于智慧水務、農田灌溉、噴淋系統、城市管道、石油石化、水處理等應用領域。該電動閥連接IOT物聯網平臺，通訊部分可選用Lora(3公里內)或4G通訊（不限距離），實現集控設備對電動閥門的遠程控制，并能實時監測閥門狀態。

二、dn125手機APP遠程控制電動蝶閥D971-16產品特點
1、根據現場工況，多種類型電動閥門可選；
2、 AC220V-380V自適應，DC24V可選，多種電壓可選，匹配方便；
3、低功耗、支持DC24V太陽能供電，免除繁瑣布線；
4、帶現場指示盤，可以直接觀察閥門開度，具有本地手動開關、遠程控制模式；
5、防護等級高、電動閥門防護等級IP67以上；
6、無需外配控制箱，內置無線控制模塊，小體積，易安裝；
7、電動閥專用無線控制模塊，無線型、總線型、調節型、開關型多模式復用；
8、多層密封設計，抗干擾能力強；
9、對外接線口使用光/磁隔離，安全可靠；
10、無線型及總線型閥門接入，支持全狀態信息監控；
11、調節型及開關型閥門接入，支持中停及ESD急停；
12、4G終端掃描添加，默認iot平臺免配置調試，操作簡單、便捷；
13、支持通用DI、DO、RS-485總線接口，數據傳輸距離遠、速度快；
14、支持第三方傳感器接入及邏輯組態控制，實現自動控制閥門；
15、支持定制算法集成；
16. 支持私有化部署定制。

三、dn125手機APP遠程控制電動蝶閥D971-16產品參數
RS485串口通訊，半雙工，支持光纖通訊，采用屏蔽雙絞線電纜進行數據傳輸，電纜的特性阻抗應在100Ω～220Ω之間的范圍內，電纜的電容應小于60nf/m，導線的橫截面積應≥0.22mm2。RS485通訊電纜分為A、B兩種，一般選用A型電纜（型號為STPA-120Ω（for RS485 & CAN）one pair 18AWG），其中數據線有2根，A-綠色 B-紅色，分別連接DP接口的管腳3（B）和8（A），電纜的外部包裹著編織網和鋁箔兩層屏蔽，外面是紫色的外皮，如下圖所示。智能型智能電動執行機構常用的Profibus dp傳輸速率、距離及總線循環時間詳見下表：主要適用于各種工業自動化管道流量、壓力、溫度等進行調節。 Profibus DP每個物理網段多32個物理站點設備，物理網段兩終端都需要設置終端電阻或有源終端電阻，支持菊花鏈、總線式、樹形、星型（較少應用）、混合型拓撲結構，在使用profibus-光纖模塊（OLM）時，可構成環形拓撲結構，如下圖所示傳感器、電源電路、LCD顯示器、矩陣鍵盤電路等組成。軟件采用C語言編寫,并利用模塊化設計。通過實驗室測試證明該儀器定位精度高,性能穩定,有推廣使用價值。 RS485智能型遠程控制電動蝶閥RS-485總線型智能電動執行機構通訊特性總線標準： RS485總線（半雙工）協議標準：Modbus　RTU協議通訊波特率：9600 數據格式： 8位數據位，1位起始位，1位停止位，偶校驗代碼系統：8位二進制錯誤檢測域：CRC（循環冗長檢測）站號可由現場操作設定，也可以通過上位機來進行遠程設定 Profibus DP可采用中繼器增加電纜長度和所在的站數，再兩個站之間允許多采用3個中繼器，每個網絡理論上多可連接127個物理站點，其中包括主站、從站以及中繼設備。但在實際使用中，總線上電動閥數量過多出現丟包的現象，為了提高通訊的可靠性和總線循環的時間，智能電動執行機構網絡拓撲不建議設置中繼器進行數量擴展，每段總線智能電動執行機構數量宜為16-20臺。
