產品展示Products show

不銹鋼閘閥閥門首頁 > 產品展示 > 閘閥 > 不銹鋼閘閥 >

產品名稱：電動不銹鋼閘閥[ 2021-05-17 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、電動不銹鋼閘閥詳細介紹

上海湖泉閥門有限公司提供不銹鋼電動閘閥,不銹鋼電動球閥、不銹鋼電動蝶閥、不銹鋼電動截止閥等閥門全套工程解決方案,提供閥門售前、售中、售后專業服務... 專業生產電動不銹鋼閘閥廠家,公司擁有高精度加工中心等,實力強勁,技術精湛,正確的選擇, 不銹鋼電動閘閥,不銹鋼閘閥規格型號, ,316不銹鋼閘閥,不銹鋼電動閥,304不銹鋼閘閥, 品質更上乘的不銹鋼電動閘閥,型號更齊全的不銹鋼電動閘閥.價格更公道的不銹鋼電動閘..全國知名的不銹鋼電動閘閥等通用閥門生產商、供應商。數十年的不銹鋼電動閘閥專業制造經驗。我們立志成為世界領先的閥門制造商,全國優秀的閥門優秀供應商。年底促銷,2020,專業生產廠家,廠家直接發貨,配開關調節閥門,優質保證,配套廠家,品質優良,值得。

二、電動不銹鋼閘閥產品優點

1、密封性能好全開時密封面受沖蝕較小。
2、介質流經閘閥時不改變其流動方向，所以流體阻力小。
3、啟閉力矩小,省力，介質流動方向相垂直、啟閉較省力。
4、介質流動方向不受限制，更適用于介質的流動方向可能改變的管路中。
5、全開時，密封面受工作介質的沖蝕比截止閥小。
6、體形比較簡單，鑄造工藝性較好，適用范圍廣。
7、閥蓋填料室設有密封結構，具有自脹壓緊作用，具有很好的系統氣密性。

三、電動不銹鋼閘閥主要零部件材質

閥體/閥蓋	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2	WCB
零件名稱	ZG1Cr18Ni9Ti系列	ZG00Cr18Ni10系列	ZG1Cr18Ni12Mo2Ti系列	ZG00Cr17Ni14Mo2系列	WCB系列
閘板	ZG1Cr18NI9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2	1Cr13
閥桿	1Cr18Ni9Ti	ooCr18Ni10	1Cr18Ni12Mo2Ti	ooCr17Ni14Mo2	1Cr13
填料	PTFE編織	PTFE編織	PTFE編織	PTFE編織	石墨Graphite
墊片	304L+PTFE	304L+PTFE	316L+PTFE	316L+PTFE	石墨+304 Graphite+304
壓蓋	ZG1Cr181Ni10	ZG00Cr18Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2	WCB
填料壓環	1Cr18Ni9Ti	00Cr18Ni10	1Cr18Mi12Mo2Ti	00Cr17Ni14Mo2	1Cr13
螺栓	1Cr171Ni2	1Cr171Ni2	1Cr171Ni2	1Cr171Ni2	35CrMoA
螺母	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	4

四、電動不銹鋼閘閥性能規范

型號	公稱壓力 (MPa)		實驗壓力				工作溫度(℃)	適用介質
			強度(水)(Mpa)	密封(水)空氣	低壓密封空氣(Mpa)
Z94IH-16C Z941W-16P(R)	1.6		2.4	1.8	0.6		≤200	NITRICACID
								硝酸類
								ACETICACID
								醋酸類
								NITRICACID
Z941W-25P(R)	2.5		3.8	2.8	0.6		≤200	硝酸類
Z941W-40P(R)	4.0		6.0	4.4	0.6		≤200	ACETICACID
Z941W-64P(R)	6.4		9.6	7.0	0.6		≤200	醋酸類
公稱壓力 PN/MPa Nominal pressure		試驗壓力/MPaSealtest
		殼體強度試驗 Shellstrength				上密封試驗 Backsealtest		密封試驗 Seattest
1.0		1.5				1.1		1.1
1.6		2.4				1.8		1.8
2.5		3.8				2.8		2.8
4.0		6.O				4.4		4.4
6.4		8.6				7.O		7.0
1O.O		15.O				11.O		11.O

五、電動不銹鋼閘閥適用范圍

殼體材料	適用介質	適用溫度（℃）
碳素鋼(C型)	水、蒸汽、油品	≤425
鉻鎳鈦鋼(P型)	硝酸類	≤200
鉻鎳鉬鈦鋼(R型)	醋酸類	≤200
鉻鉬鋼(I型)	水、蒸汽、油品	≤550

六、電動不銹鋼閘閥安裝的正確方法　

1、用戶在安裝前必須考慮預留閥門驅動裝置的必要空間。
2、出廠時均已調試好，用戶第一次使用時，為防止接線錯誤，先手動將閥門開至半開狀態，再接通電源進行空載試開。
3、安裝前須檢查閥門型號是否與工況相符。
4、檢查電內腔及密封面等部位有無雜物，如有須清洗干凈。
5、安裝時各螺栓要均勻擰緊。
6、安裝時不能強烈撞擊閥門或任意擰動閥門零部件。
7、密封處外露的，須定期加注密封脂類。
8、在較為干燥的地區，驅動裝置為正齒輪時，須期加注潤滑油。

七、電動不銹鋼閘閥主要外形尺寸

公稱通徑DN(in)	主要外形尺寸及連接尺寸(mm)								電動裝置型號
公稱通徑DN(in)	L	D	D1	D2	b	f	z-Φd	H	電動裝置型號
Z940、Z941、Z942
40	200	145	110	85	16	3	4-Φ18	595	ZB15
50	250	160	115	100	16	3	4-Φ18	653	ZB15
65	265	180	145	120	18	3	4-Φ18	665	ZB15
80	280	195	160	135	20	3	8-Φ18	725	ZB15
100	300	215	180	155	20	3	8-Φ18	787	ZB15
125	325	245	210	185	22	3	8-Φ18	806	ZB20
150	350	280	240	210	24	3	8-Φ23	955	ZB20
200	400	335	295	265	26	3	12-Φ23	1105	ZB40
250	450	405	355	320	30	3	12-Φ25	1343	ZB40
300	500	460	410	375	30	3	12-Φ25	1516	ZC45
350	550	520	470	435	34	4	16-Φ25	1678	ZC45
400	600	580	525	485	36	4	16-Φ30	1849	ZC90
450	650	640	585	545	38	4	20-Φ30	1937	ZC90
500	700	705	650	608	42	4	20-Φ34	2234	ZC120
600	800	840	770	718	46	5	20-Φ41	2432	ZC180
700	900	910	840	788	48	5	24-Φ41	2489	ZC250
800	1000	1020	950	898	50	5	24-Φ41	2643	ZC350
900	1100	1125	1050	998	52	5	28-Φ41	2945	ZC500
1000	1200	1255	1170	1110	54	5	28-Φ42	3083	ZC500
1200	1350	1485	1390	1325	56	5	32-Φ48	3382	ZC800
1400	1500	1685	1590	1525	58	5	36-Φ48	3718	ZC1000

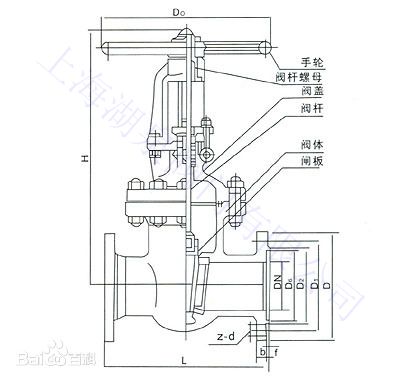

八、電動不銹鋼閘閥外形結構圖
